Schütze

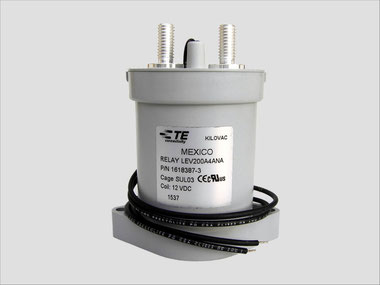

Schütz LEV200
Beispiel: Schütz LEV200

Von besonderer Bedeutung ist bei den Schützen für die Elektromobilität die Eignung für Gleichstrom-Anwendungen unter den auftretenden Spannungen und Ströme. Um dies zu ermöglichen werden bei diesen Schützen spezielle Maßnahmen getroffen.

Da es sich bei einem Schütz um ein elektromechanisches Bauteil handelt, das einem gewissen Verschleiß unterliegt, ist es wichtig von vornherein auf hochwertige Materialien zu setzen und das Bauteil entsprechend seiner Spezifikation einzusetzen.


Albright Schütz SW60B-341

  • Dauerstrom: 80 A
  • Kontaktspannung max: 120 V
  • Spulenspannung: 12 V
  • integrierte Ausblasmagnete (Polarität der Kontakte beachten!)
  • zusätzliche Freilaufdiode an der Spule (Polarität der Spule beachten!)
  • Anschlüsse Kontakte: M6 Bolzen
  • Anschlüsse Spule: 6,3 mm Flachstecker
  • inklusive Halter (liegt lose bei)
  • weitere Ausführungen auf Anfrage erhältlich

40,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
Albright Datenblatt
SW60.pdf
Adobe Acrobat Dokument 659.6 KB

Albright Schütz SU60B-2421

  • Dauerstrom: 100 A
  • Kontaktspannung max: 120 V
  • Spulenspannung: 12 V
  • integrierte Ausblasmagnete (Polarität der Kontakte beachten!)
  • zusätzliche Freilaufdiode an der Spule (Polarität der Spule beachten!)
  • Anschlüsse Kontakte: M8 Bolzen
  • Anschlüsse Spule: 6,3 mm Flachstecker
  • inklusive Halter (liegt lose bei)
  • weitere Ausführungen auf Anfrage erhältlich

45,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
Albright Datenblatt
SU60.pdf
Adobe Acrobat Dokument 573.1 KB

Albright Schütz SU80B-5390

  • Dauerstrom: 200 A
  • Kontaktspannung max: 96 V
  • Spulenspannung: 48 V
  • integrierte Ausblasmagnete (Polarität der Kontakte beachten!)
  • zusätzliche Freilaufdiode an der Spule (Polarität der Spule beachten!)
  • Anschlüsse Kontakte: M8 Bolzen
  • Anschlüsse Spule: 6,3 mm Flachstecker
  • inklusive Halter (liegt lose bei)
  • weitere Ausführungen auf Anfrage erhältlich

65,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
Albright Datenblatt
SU80.pdf
Adobe Acrobat Dokument 520.6 KB

Albright Schütz SU280B-1198

  • Dauerstrom: 350 A
  • Kontaktspannung max: 96 V DC
  • Spulenspannung: 48 V DC
  • integrierte Ausblasmagnete (Polarität der Kontakte beachten!)
  • Anschlüsse Kontakte: M10 Bolzen
  • Anschlüsse Spule: 6,3 mm Flachstecker
  • inklusive Halter (liegt lose bei)
  • weitere Ausführungen auf Anfrage erhältlich

105,00 €

  • 1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
Albright Datenblatt
SU280.pdf
Adobe Acrobat Dokument 604.8 KB

Albright Schütz SU190B-1037

  • Dauerstrom: 350 A
  • Kontaktspannung max: 96 V DC
  • Spulenspannung: 48 V DC
  • integrierte Ausblasmagnete (Polarität der Kontakte beachten!)
  • Anschlüsse Kontakte: M10 Bolzen
  • Anschlüsse Spule: 6,3 mm Flachstecker
  • inklusive Halter (liegt lose bei)
  • weitere Ausführungen auf Anfrage erhältlich

155,00 €

  • 1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
Albright Datenblatt
SU190.pdf
Adobe Acrobat Dokument 626.6 KB

Durakool DC20-4021-46-1012

  • Dauerstrom: 20 A
  • Kontaktspannung: 450 V DC
  • Spulenspannung: 12V DC
  • Spulen-Haltestrom: 258 mA
  • Anschlüsse Kontakte: Flachstecker
  • Anschlüsse Spule: Flackstecker
  • Gewicht: 0,06kg

35,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
Datenblatt Durakool
DC20-Durakool-Automotive-EV-Green-Energy
Adobe Acrobat Dokument 695.9 KB

Durakool DEVR25-5061-S8-0936-R1

  • mit Economizer
  • Dauerstrom: 250 A
  • Kontaktspannung: 450 V DC
  • Spulenspannung: 9 - 36V DC
  • Spulen-Haltestrom: 130 mA bei 12V
  • Anschlüsse Kontakte: M8 Bolzen
  • Anschlüsse Spule: offenes Leitungsende
  • Gewicht: 0,43kg

140,00 €

  • 1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
Datenblatt Durakool
DEVR25-Durakool-Electric-Vehicle-HVDC-Co
Adobe Acrobat Dokument 580.2 KB

Durakool DEVR40-5061-S8-0936-R1

  • mit Economizer
  • Dauerstrom: 400 A
  • Kontaktspannung: 450 V DC
  • Spulenspannung: 9 - 36V DC
  • Spulen-Haltestrom: 130 mA bei 12V
  • Anschlüsse Kontakte: M8 Bolzen
  • Anschlüsse Spule: offenes Leitungsende
  • Gewicht: 0,43kg

180,00 €

  • 1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
Datenblatt Durakool
DEVR40-Durakool-Electric-Vehicle-HVDC-Co
Adobe Acrobat Dokument 591.1 KB

Ebusbar EVR020-112D

  • Dauerstrom: 20 A
  • Kontaktspannung: 450 V DC
  • Spulenspannung: 12V DC
  • Spulen-Haltestrom: 300 mA
  • Anschlüsse Kontakte: Flachstecker
  • Anschlüsse Spule: Flackstecker
  • Gewicht: 0,16kg

75,00 €

  • 1 kg
  • leider ausverkauft
Download
Datenblatt Ebusbar
EVR20.pdf
Adobe Acrobat Dokument 416.9 KB

Ebusbar EVC50-112D

  • Dauerstrom: 50 A
  • Kontaktspannung: 450 V DC
  • Spulenspannung: 12V DC
  • Spulen-Haltestrom: 500 mA
  • Anschlüsse Kontakte: M5 Bohrungen
  • Anschlüsse Spule: offenes Leitungsende
  • Gewicht: 0,18kg

85,00 €

  • 1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
Ebusbar Datenblatt
EVC50.pdf
Adobe Acrobat Dokument 298.8 KB

Ebusbar EVC100-112D

  • Dauerstrom: 100 A
  • Kontaktspannung: 450 V DC
  • Spulenspannung: 12V DC
  • Spulen-Haltestrom: 500 mA
  • Anschlüsse Kontakte: M5 Bohrungen
  • Anschlüsse Spule: offenes Leitungsende
  • Gewicht: 0,18kg

90,00 €

  • 1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
Ebusbar Datenblatt
EVC100.pdf
Adobe Acrobat Dokument 271.5 KB

Ebusbar EVC250-1AD

  • mit Economizer
  • Dauerstrom: 250 A
  • Kontaktspannung: 450 V DC
  • Spulenspannung: 9 - 36V DC
  • Spulen-Haltestrom: 130 mA bei 12V
  • Anschlüsse Kontakte: M8 Bolzen
  • Anschlüsse Spule: offenes Leitungsende
  • Gewicht: 0,38kg

125,00 €

  • 1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
Ebusbar Datenblatt
EVC250.pdf
Adobe Acrobat Dokument 401.6 KB

Ebusbar EVC350-1AD

  • mit Economizer
  • Dauerstrom: 350 A
  • Kontaktspannung: 450 V DC
  • Spulenspannung: 9 - 36V DC
  • Spulen-Haltestrom: 270 mA bei 12V
  • Anschlüsse Kontakte: M8 Bolzen
  • Anschlüsse Spule: offenes Leitungsende
  • Gewicht: 0,55kg

160,00 €

  • 1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
Ebusbar Datenblatt
EVC350.pdf
Adobe Acrobat Dokument 340.4 KB

TE Connectivity KILOVAC LEV200A4ANA

  • ohne Economizer
  • Dauerstrom: 500 A (Leiterquerschnitt beachten!)
  • Kontaktspannung: 12 - 900 V DC
  • Spulenspannung: 12V DC
  • Spulen-Widerstand: 11 Ohm
  • Anschlüsse Kontakte: M8 Bolzen
  • Anschlüsse Spule: offenes Leitungsende (0,39 m lang)
  • Gewicht: 0,6kg

145,00 €

  • 1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
TE Connectivity Datenblatt
LEV200.pdf
Adobe Acrobat Dokument 463.4 KB

TE Connectivity KILOVAC EV200A1ANA

  • ohne Economizer
  • Dauerstrom: 500 A (Leiterquerschnitt beachten!)
  • Kontaktspannung: 12 - 900 V DC
  • Spulenspannung: 9 - 36V DC
  • Spulen-Widerstand: 5,2 Ohm
  • Anschlüsse Kontakte: M8 Bolzen
  • Anschlüsse Spule: offenes Leitungsende (0,39 m lang)
  • Gewicht: 0,43kg

175,00 €

  • 1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

TE Connectivity KILOVAC EV200AAANA

  • mit Economizer
  • Dauerstrom: 500 A (Leiterquerschnitt beachten!)
  • Kontaktspannung: 12 - 900 V DC
  • Spulenspannung: 9 - 36V DC
  • Spulen-Haltestrom: 130 mA bei 12V
  • Anschlüsse Kontakte: M8 Bolzen
  • Anschlüsse Spule: offenes Leitungsende (0,39 m lang)
  • Gewicht: 0,43kg

180,00 €

  • 1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
TE Connectivity Datenblatt
EV200A.pdf
Adobe Acrobat Dokument 291.3 KB

Vorladesteuerung zum Schalten von Schützen

  • für 12V- und 24V-Relais geeignet
  • kurzschlussfest
  • Anschlüsse: offene Kabelenden

50,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
Vorladesteuerung Datenblatt
Datenblatt TR-VM Vorlademodul V1.1.pdf
Adobe Acrobat Dokument 125.9 KB
