Batterie-Management-System

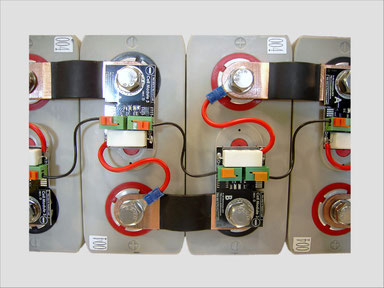

EMUS Zell-Module Typ A / B auf CALB-Zellen montiert.
Beispiel: EMUS Zell-Module Typ A / B auf CALB-Zellen montiert

Das Batterie-Management-System (BMS) stellt die zentrale Überwachungs- und Steuerungseinheit des elektrischen Antriebssystems dar.  Seine Bedeutung wird vielfach unterschätz, obwohl es für einen sicheren und langlebigen Betrieb einer Antriebsbatterie zwingend erforderlich ist. Dies wird auch daran deutlich, das es das einzige System des elektrischen Antriebssystem ist, das während jedem Betriebszustand des Fahrzeugs aktiv ist.

Das hier angebotene EMUS BMS stellt eine Möglichkeit dar, die oben genannten Anforderungen zu erfüllen. Die benötigte Software kann, abgestimmt auf das verwendete Ladegerät, in ihrere aktuellsten Version auf der Herstellerseite von UAB Elektromotus heruntergeladen werden. Entsprechend der verwendeten Zelltypen bzw. Zellgrößen stehen verschiedene Zellmodule zur Verfügung. Das EMUS BMS ist in seiner Anwendbarkeit sehr flexibel und kann sowohl für einfache als auch komplexere Aufgaben konfiguriert werden. Dabei kann ich Ihnen natürlich behilflich sein.

EMUS BMS


 Das EMUS BMS zeichnet sich durch folgende Merkmale aus:

  • passende Zellmodule für alle gängigen Zelltypen und Zellgrößen sind erhältlich
  • Ausführungen für ein 12 V und 24 V Bordnetz sind verfügbar
  • verfügt über verschiedene standardisierte Schnittstellen (Bluetooth, USB, CAN, RS232)
  • unterstütz die meisten gängigen Ladegeräte
  • beinhaltet ein thermisches Management (zum Heizen und Kühlen)
  • stetige Software-Erweiterungen stehen zur Verfügung

Weitere Informationen über das System finden Sie hier.

Hinweis: Die EMUS Kontroll-Einheit besitzt von TE Connectivity Micro MATE-N-LOK Steckverbinder. Die dazu passende Crimpzange finden Sie hier zum Kaufen oder Mieten.

Download
EMUS Übersicht
EmusBMS.pdf
Adobe Acrobat Dokument 6.9 MB
Download
EMUS Beschreibung
Emus_BMS_User_Manual_v.1.1.pdf
Adobe Acrobat Dokument 7.1 MB

EMUS BMS Kontroll-Einheit

  • Betriebsspannung: 12 V oder 24 V
  • inkl. 22-poligem Stecker mit vormontierten Adern zur Spannungsversorgung und einer USB-Buchse
  • optionales Schnellstart-Set bestehend aus:
    • ein ca. 20 cm langes Flachbandkabel mit vercrimpten Steckerkontakten
    • weitere Steckergehäuse, Crimpkontakte und CAN-Abschlusswiderstände
    • 1,5 m Kommunikationskabel (auf Anfrage kann auch ein längeres Kabel geliefert werden)

343,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
EMUS Datenblatt
Control Unit.pdf
Adobe Acrobat Dokument 803.2 KB

EMUS BMS Zell Modul Typ A

  • empfohlen für prismatische Zellen bis 100 Ah
  • abwechselnd je Zelle wird ein Zell-Modul A und B benötigt
  • inklusive der Signalleitung zur Verbindung der Zellmodule

15,90 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

EMUS BMS Zell Modul Typ A mit externem Temperatursensor

  • empfohlen für prismatische Zellen bis 100 Ah
  • abwechselnd je Zelle wird ein Zell-Modul A und B benötigt
  • inklusive einem externen Temperatursensor
  • inklusive der Signalleitung zur Verbindung der Zellmodule

17,60 €

  • 0,1 kg
  • verfügbar
  • 5 - 10 Tage Lieferzeit

EMUS BMS Zell Modul Typ B

  • empfohlen für prismatische Zellen bis 100 Ah
  • abwechselnd je Zelle wird ein Zell-Modul A und B benötigt
  • inklusive der Signalleitung zur Verbindung der Zellmodule

15,90 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

EMUS BMS Zell Modul Typ B mit externem Temperatursensor

  • empfohlen für prismatische Zellen bis 100 Ah
  • abwechselnd je Zelle wird ein Zell-Modul A und B benötigt
  • inklusive einem externen Temperatursensor
  • inklusive der Signalleitung zur Verbindung der Zellmodule

17,60 €

  • 0,1 kg
  • verfügbar
  • 5 - 10 Tage Lieferzeit
Download
EMUS Datenblatt
Cell Module A-B.pdf
Adobe Acrobat Dokument 780.2 KB

EMUS BMS Zell Modul 3A Typ A

  • empfohlen für prismatische Zellen größer als 100 Ah
  • abwechselnd je Zelle wird ein Zell-Modul A und B benötigt
  • bietet die Möglichkeit einen externen Temperatursensor anzuschließen
  • inklusive der Signalleitung zur Verbindung der Zellmodule

21,30 €

  • 0,1 kg
  • verfügbar
  • 5 - 10 Tage Lieferzeit

EMUS BMS Zell Modul 3A Typ B

  • empfohlen für prismatische Zellen größer als 100 Ah
  • abwechselnd je Zelle wird ein Zell-Modul A und B benötigt
  • bietet die Möglichkeit einen externen Temperatursensor anzuschließen
  • inklusive der Signalleitung zur Verbindung der Zellmodule

21,30 €

  • 0,1 kg
  • verfügbar
  • 5 - 10 Tage Lieferzeit

EMUS BMS Temperatursensor

  • externer Tempertatursensor zum Messen der Temperatur außerhalb des Zellmoduls
  • passend zum EMUS BMS Zell Modul 3A

2,50 €

  • 0,1 kg
  • verfügbar
  • 5 - 10 Tage Lieferzeit
Download
EMUS Datenblatt
Cell Module 3A.pdf
Adobe Acrobat Dokument 331.6 KB

EMUS BMS Zell Modul GBS

  • empfohlen für LiFeMnPO4 Zellen (LFMP) von GBS mit 4 Schrauben pro Pol
  • inklusive der Signalleitung zur Verbindung der Zellmodule

15,10 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
EMUS Datenblatt
Cell Module GBS.pdf
Adobe Acrobat Dokument 756.1 KB

EMUS BMS Zell Modul Small

  • empfohlen für Zellen mit beliebigem Formfaktor bis 40 Ah
  • inklusive der Signalleitung zur Verbindung der Zellmodule

14,80 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

EMUS BMS Zell Modul Small für GBS 20Ah

  • passend für 20Ah GBS Zellen
  • inklusive der Signalleitung zur Verbindung der Zellmodule

18,00 €

  • 0,1 kg
  • verfügbar
  • 5 - 10 Tage Lieferzeit
Download
EMUS Datenblatt
Cell Module Small.pdf
Adobe Acrobat Dokument 810.5 KB

EMUS BMS Zell Modul CALB CAM72

  • empfohlen für CAM72 Zellen von CALB
  • inklusive der Signalleitung zur Verbindung der Zellmodule

15,70 €

  • 0,1 kg
  • verfügbar
  • 5 - 10 Tage Lieferzeit
Download
EMUS Datenblatt
Cell Module 72Ah.pdf
Adobe Acrobat Dokument 755.6 KB

EMUS BMS Zell Modul 240 Ah

  • empfohlen für prismatische Zellen bis 240 Ah
  • inklusive der Signalleitung zur Verbindung der Zellmodule

29,90 €

  • 0,1 kg
  • leider ausverkauft
Download
EMUS Datenblatt
Cell Module 240Ah.pdf
Adobe Acrobat Dokument 887.0 KB

EMUS BMS Zell Modul 200-400 Ah

  • empfohlen für prismatische Zellen bis 400 Ah
  • inklusive der Signalleitung zur Verbindung der Zellmodule

33,60 €

  • 0,1 kg
  • verfügbar
  • 2 - 6 Wochen Lieferzeit
Download
EMUS Datenblatt
Cell Module 200-400Ah.pdf
Adobe Acrobat Dokument 830.1 KB

EMUS BMS Isolatoren

  • Isolatoren für die Zell-Kommunikation
  • gewährleistet eine galvanische Trennung zwischen dem Hochvoltkreis (Antriebsbatterie) und dem 12V-Bordnetz
  • Maße: 72 x 7 x 8 mm
  • Set (TOP- und  BOT-Isolator)  inklusive 3 Kabelschuhen in der Größe:
    • M4
    • M8

14,00 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
EMUS Datenblatt
Bot-Top Isolators.pdf
Adobe Acrobat Dokument 798.6 KB

EMUS BMS Stromsensor

  • Hall-Effekt-Stromsensor
  • kann anstelle eines Zellverbinders direkt in die Batterie eingesetzt werden
  • Messbereich: ± 1000 A
  • Kabellänge: ca. 1,5 m
  • auf Anfrage kann der Sensor auch mit einem längeren Kabel geliefert werden

59,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
EMUS Datenblatt
Current Sensor.pdf
Adobe Acrobat Dokument 726.3 KB

EMUS BMS Stromsensor Gen2

  • Hall-Effekt-Stromsensor
  • einfache Installation, da das Batteriekabel nur durch den Sensor geführt werden muss
  • Messbereich: ± 1200 A
  • Kabellänge: 1 m
  • Maße: L x B x H: 70 x 25 x 60 mm
  • Maß Durchführung: 18,5 mm

124,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
EMUS Datenblatt
Current Sensor Gen2.pdf
Adobe Acrobat Dokument 796.0 KB

EMUS BMS Bluetooth-Adapter

  • Betriebsspannung: 12 V oder 24 V
  • Kabellänge: ca. 1,5 m
  • zur Anbindung an ein Smartphone oder Tablet als Anzeigeinstrument

74,00 €

  • 0,1 kg
  • leider ausverkauft

EMUS BMS Smart Bluetooth-Adapter

  • Betriebsspannung: 9 V bis 32 V
  • Kabellänge: ca. 1,5 m
  • zur Anbindung an ein Smartphone, Tablet oder Notebook
  • Systemvoraussetzung:
    • iOS 9.0 oder neuer
    • Android 4.4 oder neuer
    • Windows mit Bluetooth USB Dongle

80,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
EMUS Datenblatt
Bluetooth Module.pdf
Adobe Acrobat Dokument 742.4 KB

EMUS BMS Relais

  • Solid-State-Relais
  • Schaltleistung 3,5 kW
  • Kabellänge AC in: 1,5 m
  • Kabellänge AC out: 0,5 m
  • Kabellänge Signal: 1,5 m
  • um das Ladegerät ein- und auszuschalten, falls kein Ladegerät mit einem Enable-Eingang oder mit CAN-Schnittstelle zur Verfügung steht

82,00 €

  • 1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
EMUS Datenblatt
Solid Sate Relay.pdf
Adobe Acrobat Dokument 777.0 KB

EMUS BMS CAN Zellgruppen Modul

  • zur Bildung von Zellgruppen
  • Betriebsspannung: 12 V und 24 V
  • Kabellänge zu den Zellen: 0,5  m
  • inklusive 1 m CAN-Kommunikationskabel
  • inklusive 3 Kabelschuhen in der Größe:
    • M4
    • M8

70,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
EMUS Datenblatt
CAN Cell Group Module.pdf
Adobe Acrobat Dokument 817.1 KB

EMUS BMS Display Modul

  • Betriebsspannung: 12 V und 24 V
  • spiegelfreies und kontrastreiches Display mit großem Betrachtungswinkel
  • Anzeige von zahlreichen Informationen, die das BMS bereitstellt
  • Maße: 106 x 50 x 25 mm
  • inklusive 2m Anschlusskabel sowie einem zusätzlichen Stecker mit Crimpkontakten
  • eingeschränkter Parallelbetrieb mit dem Bluetooth-Adapter unter bestimmten Voraussetzungen möglich

202,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
EMUS Datenblatt
display_unit_manual.pdf
Adobe Acrobat Dokument 654.9 KB

Displaymodul TR-TEXT

  • Display zur Verwendung mit dem EMUS-BMS für 12V und 24V Versorgungsspannung
  • Anzeige von Ladezustand, Batteriespannung, Strom und maximaler Zelltemperatur sowie Warnungen und Fehlermeldungen
  • Maße auf das Drehzahlmesser- bzw. Uhrengehäuse eines Smarts 450 abgestimmt
  • in zahlreichen farblichen Designs lieferbar
  • inklusive 1,5 m Anschlusskabel
  • gleichzeitiger Parallelbetrieb mit dem Bluetooth-Adapter möglich
  • verschiedenes Zubehör erhältlich :
    • Selbstklebende Universaleinbaublende zum Aufkleben auf eine Frontplatte
    • Rechteckgehäuse inklusive Universaleinbaublende und 1,5 m Anschlusskabel
  • optional: Anzeige eines individuellen Textes nach dem Einschalten für 2 s

78,00 €

  • 0,1 kg
  • verfügbar
  • 5 - 10 Tage Lieferzeit
Download
Datenblatt TR-TEXT
Datenblatt TR-TEXT V1.8.pdf
Adobe Acrobat Dokument 466.9 KB

Displaymodul TR-TEXT_B

  • Display zur Verwendung mit dem EMUS-BMS für 12V und 24V Versorgungsspannung
  • Anzeige von Ladezustand, Batteriespannung, Leistung, min.  und max. Zellspannung, maximaler Zelltemperatur sowie Status, Warnungen und Fehlermeldungen
  • schaltbare Helligkeitsstufe zum Dimmen bei Nacht
  • in zahlreichen farblichen Designs lieferbar
  • inklusive 1,5 m Anschlusskabel
  • gleichzeitiger Parallelbetrieb mit dem Bluetooth-Adapter möglich
  • optional: Anzeige eines individuellen Textes nach dem Einschalten für 2 s

120,00 €

  • 0,1 kg
  • verfügbar
  • 5 - 10 Tage Lieferzeit
Download
Datenblatt TR-TEXT_B
Datenblatt TR-TEXT_B V1.8.pdf
Adobe Acrobat Dokument 330.3 KB

Displaymodul TR-TEXT_EC

  • Display zur Verwendung mit dem EMUS-BMS und mit Curtis Controllern
  • Anzeige von Ladezustand, Leistung, min.  und max. Zellspannung, Controller- und Motortemperatur sowie Status, Warnungen und Fehlermeldungen
  • zusätzliche Funktion zum Abschalten der Rekuperation bei erreichen der Ladeschlusspannung
  • schaltbare Helligkeitsstufe zum Dimmen bei Nacht
  • in zahlreichen farblichen Designs lieferbar
  • inklusive zweimal 1,5 m Anschlusskabel
  • gleichzeitiger Parallelbetrieb mit dem Bluetooth-Adapter möglich
  • optional: Anzeige eines individuellen Textes nach dem Einschalten für 2 s

150,00 €

  • 0,1 kg
  • verfügbar
  • 5 - 10 Tage Lieferzeit
Download
Datenblatt TR-TEXT_EC
Datenblatt TR-TEXT_EC V1.6.pdf
Adobe Acrobat Dokument 328.3 KB
Download
Datenblatt TR-TEXT_EC englisch
Datenblatt TR-TEXT_EC englisch V1.5.pdf
Adobe Acrobat Dokument 333.9 KB

Displaymodul TR-TEXT_L

  • Display zur Verwendung mit dem EMUS-BMS für 12V und 24V Versorgungsspannung
  • Anzeige von Ladezustand, Batteriespannung und maximaler Zelltemperatur sowie Warnungen und Fehlermeldungen
  • in verschiedenen farblichen Designs lieferbar
  • inklusive Snap-in-Gehäuse zum einfachen Einbau und 1,5 m Anschlusskabel
  • gleichzeitiger Parallelbetrieb mit dem Bluetooth-Adapter möglich
  • optional: Anzeige eines individuellen Textes nach dem Einschalten für 2 s

80,00 €

  • 0,1 kg
  • verfügbar
  • 5 - 10 Tage Lieferzeit
Download
Datenblatt TR-TEXT_L
Datenblatt TR-TEXT_L V1.8.pdf
Adobe Acrobat Dokument 273.1 KB

TR-Schaltmodul

  • zur Vergrößerung der Schaltleistung des EMUS BMS
  • ermöglicht das Schalten größerer Lasten (bis zu 3A Dauerstrom), wie z. B. Schütze

6,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
Datenblatt TR-Schaltmodul
Datenblatt TR-Schaltmodul V1.1.pdf
Adobe Acrobat Dokument 69.8 KB

EMUS BMS Set für 16 Zellen

  • das Set beinhaltet:
    • Kontrolleinheit 12 V
    • 16 x Zellmodul (Zellmodul A/B  oder Zellmodul GBS oder Zellmodul Small)
    • Isolatoren-Set
    • Stromsensor nur bei Zellmodul A/B
    • Stromsensor Gen2 nur bei Zellmodul GBS oder Zellmodul Small
    • Smart Bluetooth-Adapter
    • sonstiges Zubehör

750,00 €

  • 1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

EMUS BMS Set für 30 Zellen

  • das Set beinhaltet:
    • Kontrolleinheit 12 V
    • 30 x Zellmodul (Zellmodul A/B oder Zellmodul GBS oder Zellmodul Small)
    • Isolatoren-Set
    • Stromsensor nur bei Zellmodul A/B
    • Stromsensor Gen2 nur bei Zellmodul GBS oder Zellmodul Small
    • Smart Bluetooth-Adapter
    • sonstiges Zubehör

970,00 €

  • 2 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

EMUS BMS Set für 45 Zellen

  • das Set beinhaltet:
    • Kontrolleinheit 12 V
    • 45 x Zellmodul (Zellmodul A/B oder Zellmodul GBS oder Zellmodul Small)
    • Isolatoren-Set
    • Stromsensor nur bei Zellmodul A/B
    • Stromsensor Gen2 nur bei Zellmodul GBS oder Zellmodul Small
    • Smart Bluetooth-Adapter
    • sonstiges Zubehör

1.210,00 €

  • 2 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

EMUS BMS USB Kabel

  • 22-poliger Stecker mit vormontierten Adern zur Spannungsversorgung und einer USB-Buchse
  • Länge: 20 cm

6,50 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Bluetooth USB Dongle

  • um über Bluetooth eine Verbindung zwischen dem EMUS BMS Smart Bluetooth-Adapter und einem PC herzustelle

14,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

EMUS BMS Kommunikationsleitung

  • inkl. vercrimpten Kontakten
  • Längen:
    • 1,5 m
    • 3 m

6,50 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

EMUS BMS CAN Zellgruppen-Modul Anschlusskabel

  • Längen:
    • 1 m
    • 2 m
    • 5 m
    • 10 m

8,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

EMUS BMS Steckersatz

  • ein ca. 20 cm langes Flachbandkabel mit vercrimpten Steckerkontakten
  • Steckergehäuse, Crimpkontakte und CAN-Abschlusswiderstände

14,20 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Datenkabel EMUS BMS

  • Adern paarweise verdrillt und geschirmt
  • Adern: 2 x 2
  • Querschnitt: 22 AWG (0,36 mm²)
  • Außendurchmesser: 4,27 mm
  • Meterware

3,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Crimpkontakte EMUS BMS

  • Querschnitt: 20 - 24 AWG (0,2 - 0,5 mm²)
  • Isolationsdurchmesser: 0,89 - 1,52 mm

1,00 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit

Crimpkontakte mit Kabel EMUS BMS

  • Kabellänge: 20 cm
  • Querschnitt: 22 AWG (0,36 mm²)

3,00 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit

Crimpkontakte mit Flachbandkabel EMUS BMS

  • Kabellänge: 25 cm
  • Querschnitt: 22 AWG (0,36 mm²)
  • 10-polig

7,00 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit

3M Scotchlok Einzeladerverbinder

  • zur Verwendung mit den EMUS BMS Zell-Modulen GBS oder Small
  • ermöglicht ein schnelles und sicheres Verbinden der Kommunikationsleitung zwischen den Zell-Modulen

3,00 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit

Wago Klemmleiste

  • zum einfachen und übersichtlichen Verdrahten von z. B. Zündungsplus, Dauerplus und Masse bei der Installation der EMUS Kontrolleinheit sowie weiterer EMUS Komponenten
  • 12-polig

6,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Sockel EMUS BMS Stromsensor

  • falls der Stromsensor nicht direkt zwischen zwei Zellen in der Batterie montiert werden kann (z. B. bei GBS Zellen)
  • M8 Gewindebolzen

59,00 €

  • 0,1 kg
  • verfügbar
  • 5 - 10 Tage Lieferzeit
Download
Littlefuse Datenblatt
littelfuse_fuse_block.pdf
Adobe Acrobat Dokument 158.9 KB

KONTAKT:

Dipl.-Ing. (FH) Tim Riester

Sonnenau 5

56348 Dahlheim

Deutschland



Telefon: 06771-9591028

Fax: 06771-9591029

E-Mail: tim.riester@elektromobilitaet-riester.de
