Kabel und Zubehör

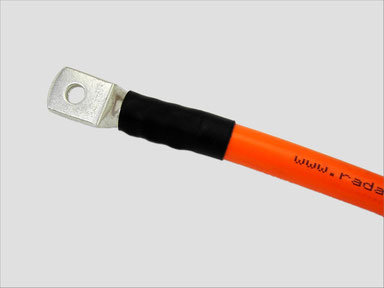

Presskabelschuh mit 50mm²-Kabel (Radaflex) verpresst.
Beispiel: Presskabelschuh mit 50mm²-Kabel (Radaflex) verpresst

In der Elektromobilität werden standardmäßig abgeschirmte Kabel aufgrund der EMV-Anforderungen eingesetzt. Dazu gehören auch die passenden Kabelverschraubungen, um die sichere Anbindung des Schirms zu gewährleisten und dabei den Durchgang des Leiters in das Gehäuse zu ermöglichen.

 Bei der Verarbeitung von Press-, oder Rohrkabelschuhen ist auf die richtige Abstimmung zwischen Leiter, Kabelschuh und Presswerkzeug zu achten.




Lapp Kabel Ölflex FD 90 CY 50 mm²

  • Leiterquerschnitt: 50 mm²
  • Außendurchmesser: 17,1 mm
  • Leiter: Kupferlitze
  • Schirmung: Kupfergelecht verzinnt
  • Isolation: PVC
  • Farbe: orange (RAL2003)
  • Längen: 2m, 5m, 10m, 15m, 20m

101,00 €

  • 2 kg
  • leider ausverkauft

Lapp Kabel Ölflex FD 90 CY 70 mm²

  • Leiterquerschnitt: 70 mm²
  • Außendurchmesser: 19,4 mm
  • Leiter: Kupferlitze
  • Schirmung: Kupfergelecht verzinnt
  • Isolation: PVC
  • Farbe: orange (RAL2003)
  • Längen: 2m, 5m, 10m, 15m, 20m

114,00 €

  • 2 kg
  • leider ausverkauft
Download
Lapp Kabel Datenblatt
LAPP_PRO99DE.pdf
Adobe Acrobat Dokument 253.5 KB

Lapp Kabel Kabelverschraubung SKINTOP MS-SC-M

  • Größe: M32 x 1,5 mm
  • Material: Messing vernickelt
  • Kabel Außendurchmesser: 11 - 21 mm
  • mit Schirmkontakt
  • inklusive Gegenmutter SKINDICHT SM-M zur Montage am Gehäuse

14,00 €

  • 1 kg
  • leider ausverkauft
Download
Lapp Kabelverschraubung Datenblatt
LAPP_PRO997DE.pdf
Adobe Acrobat Dokument 523.5 KB

ICEM DOUFLEX 16 mm²

  • doppelt isoliert
  • Nennspannung: 450 V
  • Leiterquerschnitt: 16 mm²
  • Außendurchmesser: 11 mm
  • Leiter: Kupferlitze
  • Isolation: PVC
  • Farbe: Orange
  • Längen: 2m, 5m, 10m, 15m, 20m

9,00 €

  • 1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

ICEM DOUFLEX 25 mm²

  • doppelt isoliert
  • Nennspannung: 450 V
  • Leiterquerschnitt: 25 mm²
  • Außendurchmesser: 13 mm
  • Leiter: Kupferlitze
  • Isolation: PVC
  • Farbe: Orange
  • Längen: 2m, 5m, 10m, 15m, 20m

14,00 €

  • 1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

ICEM DOUFLEX 35 mm²

  • doppelt isoliert
  • Nennspannung: 450 V
  • Leiterquerschnitt: 35 mm²
  • Außendurchmesser: 15 mm
  • Leiter: Kupferlitze
  • Isolation: PVC
  • Farbe: Orange
  • Längen: 2m, 5m, 10m, 15m, 20m

22,00 €

  • 1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

ICEM DOUFLEX 50 mm²

  • doppelt isoliert
  • Nennspannung: 450 V
  • Leiterquerschnitt: 50 mm²
  • Außendurchmesser: 16,5 mm
  • Leiter: Kupferlitze
  • Isolation: PVC
  • Farbe: Orange
  • Längen: 2m, 5m, 10m, 15m, 20m

29,00 €

  • 1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

ICEM DOUFLEX 70 mm²

  • doppelt isoliert
  • Nennspannung: 450 V
  • Leiterquerschnitt: 70 mm²
  • Außendurchmesser: 18 mm
  • Leiter: Kupferlitze
  • Isolation: PVC
  • Farbe: Orange
  • Längen: 2m, 5m, 10m, 15m, 20m

39,00 €

  • 1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
ICEM Datenblatt
Douflex.pdf
Adobe Acrobat Dokument 222.2 KB

Klauke Rohrkabelschuhe 5 - 16 mm² für feindrähtige Leiter

  • Kabelquerschnitt: 16 mm²
  • Bohrung: M5
  • Material: Kupfer galvanisch verzinnt
  • Leiter: für feindrähtige und feinstdrähtige Leiter geeignet
  • zu verwendende Pressform: Kerbung oder Dornpressung

0,90 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Klauke Rohrkabelschuhe 6 - 16 mm² für feindrähtige Leiter

  • Kabelquerschnitt: 16 mm²
  • Bohrung: M6
  • Material: Kupfer galvanisch verzinnt
  • Leiter: für feindrähtige und feinstdrähtige Leiter geeignet
  • zu verwendende Pressform: Kerbung oder Dornpressung

0,90 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Klauke Rohrkabelschuhe 8 - 16 mm² für feindrähtige Leiter

  • Kabelquerschnitt: 16 mm²
  • Bohrung: M8
  • Material: Kupfer galvanisch verzinnt
  • Leiter: für feindrähtige und feinstdrähtige Leiter geeignet
  • zu verwendende Pressform: Kerbung oder Dornpressung

0,90 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Klauke Rohrkabelschuhe 6 - 25 mm² für feindrähtige Leiter

  • Kabelquerschnitt: 25 mm²
  • Bohrung: M6
  • Material: Kupfer galvanisch verzinnt
  • Leiter: für feindrähtige und feinstdrähtige Leiter geeignet
  • mit oder ohne Sichtloch
  • zu verwendende Pressform: Kerbung oder Dornpressung

1,80 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Klauke Rohrkabelschuhe 8 - 25 mm² für feindrähtige Leiter

  • Kabelquerschnitt: 25 mm²
  • Bohrung: M8
  • Material: Kupfer galvanisch verzinnt
  • Leiter: für feindrähtige und feinstdrähtige Leiter geeignet
  • mit oder ohne Sichtloch
  • zu verwendende Pressform: Kerbung oder Dornpressung

1,80 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Klauke Rohrkabelschuhe 10 - 25 mm² für feindrähtige Leiter

  • Kabelquerschnitt: 25 mm²
  • Bohrung: M10
  • Material: Kupfer galvanisch verzinnt
  • Leiter: für feindrähtige und feinstdrähtige Leiter geeignet
  • mit oder ohne Sichtloch
  • zu verwendende Pressform: Kerbung oder Dornpressung

1,80 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Klauke Rohrkabelschuhe 6 - 35 mm² für feindrähtige Leiter

  • Kabelquerschnitt: 35 mm²
  • Bohrung: M6
  • Material: Kupfer galvanisch verzinnt
  • Leiter: für feindrähtige und feinstdrähtige Leiter geeignet
  • zu verwendende Pressform: Kerbung oder Dornpressung

2,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Klauke Rohrkabelschuhe 8 - 35 mm² für feindrähtige Leiter

  • Kabelquerschnitt: 35 mm²
  • Bohrung: M8
  • Material: Kupfer galvanisch verzinnt
  • Leiter: für feindrähtige und feinstdrähtige Leiter geeignet
  • zu verwendende Pressform: Kerbung oder Dornpressung

2,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Klauke Rohrkabelschuhe 10 - 35 mm² für feindrähtige Leiter

  • Kabelquerschnitt: 35 mm²
  • Bohrung: M10
  • Material: Kupfer galvanisch verzinnt
  • Leiter: für feindrähtige und feinstdrähtige Leiter geeignet
  • zu verwendende Pressform: Kerbung oder Dornpressung

2,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Klauke Rohrkabelschuhe 6 - 50 mm² für feindrähtige Leiter

  • Kabelquerschnitt: 50 mm²
  • Bohrung: M6
  • Material: Kupfer galvanisch verzinnt
  • Leiter: für feindrähtige und feinstdrähtige Leiter geeignet
  • zu verwendende Pressform: Kerbung oder Dornpressung

2,20 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Klauke Rohrkabelschuhe 8 - 50 mm² für feindrähtige Leiter

  • Kabelquerschnitt: 50 mm²
  • Bohrung: M8
  • Material: Kupfer galvanisch verzinnt
  • Leiter: für feindrähtige und feinstdrähtige Leiter geeignet
  • zu verwendende Pressform: Kerbung oder Dornpressung

2,20 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Klauke Presskabelschuhe 8 - 50 mm² nach DIN 46235

  • Kabelquerschnitt: 50 mm²
  • Bohrung: M8
  • Material: Kupfer galvanisch verzinnt
  • Leiter: auch für feindrähtige und feinstdrähtige Leiter geeignet
  • zu verwendende Pressform: Sechskantpressung

1,80 €

  • 0,1 kg
  • leider ausverkauft

Klauke Rohrkabelschuhe 10 - 50 mm² für feindrähtige Leiter

  • Kabelquerschnitt: 50 mm²
  • Bohrung: M10
  • Material: Kupfer galvanisch verzinnt
  • Leiter: für feindrähtige und feinstdrähtige Leiter geeignet
  • zu verwendende Pressform: Kerbung oder Dornpressung

2,20 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Klauke Rohrkabelschuhe 8 - 70 mm² für feindrähtige Leiter

  • Kabelquerschnitt: 70 mm²
  • Bohrung: M8
  • Material: Kupfer galvanisch verzinnt
  • Leiter: für feindrähtige und feinstdrähtige Leiter geeignet
  • zu verwendende Pressform: Kerbung oder Dornpressung

2,80 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Klauke Rohrkabelschuhe 10 - 70 mm² für feindrähtige Leiter

  • Kabelquerschnitt: 70 mm²
  • Bohrung: M10
  • Material: Kupfer galvanisch verzinnt
  • Leiter: für feindrähtige und feinstdrähtige Leiter geeignet
  • zu verwendende Pressform: Kerbung oder Dornpressung
Rohrkabelschuhe M8 70 mm²

2,80 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
Klauke Datenblatt
Katalog_Elektro_Verbindungstechnik.pdf
Adobe Acrobat Dokument 50.2 KB

Schrumpfschlauch orange 25,4 mm

  • Innendurchmesser vor Schrumpfung: 25,4 mm
  • Innendurchmesser nach Schrumpfung: 12,7 mm
  • Wandstärke nach Schrumpfung: 0,9 mm
  • Schrumpfverhältnis: 2:1
  • Temperaturbereich: -55 ... +125 °C
  • Meterstücke

4,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Schrumpfschlauch orange 19,1 mm

  • Innendurchmesser vor Schrumpfung: 19,1 mm
  • Innendurchmesser nach Schrumpfung: 9,5 mm
  • Wandstärke nach Schrumpfung: 0,8 mm
  • Schrumpfverhältnis: 2:1
  • Temperaturbereich: -55 ... +125 °C
  • Meterstücke

3,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Schrumpfschlauch orange 12,7 mm

  • Innendurchmesser vor Schrumpfung: 12,7 mm
  • Innendurchmesser nach Schrumpfung: 6,4 mm
  • Wandstärke nach Schrumpfung: 0,65 mm
  • Schrumpfverhältnis: 2:1
  • Temperaturbereich: -55 ... +125 °C
  • Meterstücke

2,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Schrumpfschlauch orange 9,5 mm

  • Innendurchmesser vor Schrumpfung: 9,5 mm
  • Innendurchmesser nach Schrumpfung: 4,7 mm
  • Wandstärke nach Schrumpfung: 0,60 mm
  • Schrumpfverhältnis: 2:1
  • Temperaturbereich: -55 ... +125 °C
  • Meterstücke

2,00 €

  • 0,1 kg
  • verfügbar
  • 5 - 10 Tage Lieferzeit

Wellrohr orange NW17

  • Innendurchmesser: 16,6 mm
  • Außendurchmesser: 21,1 mm
  • Material: PP MOD BS UV
  • Temperaturbereich: -40 ... +105 °C
  • Brandeigenschaft: selbstverlöschend (UL1696)
  • Brandausbreitung: nicht brandausbreitend (IEC EN 61386)
  • Meterware

8,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Wellrohr orange NW23

  • Innendurchmesser: 23,1 mm
  • Außendurchmesser: 28,4 mm
  • Material: PP MOD BS UV
  • Temperaturbereich: -40 ... +105 °C
  • Brandeigenschaft: selbstverlöschend (UL1696)
  • Brandausbreitung: nicht brandausbreitend (IEC EN 61386)
  • Meterware

10,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit
Download
Fränkische Datenblatt
ds_FPPS-U+_2016-06-29.pdf
Adobe Acrobat Dokument 2.2 MB

Geflechtschlauch orange 5 - 10 mm

  • Bündelbereich: 5 ... 10 mm
  • Material: PET
  • Aufweitrate: 1:2
  • Temperaturbereich: -40 ... +150 °C
  • hohe Flexibilität und ausgezeichneter Abriebschutz
  • Brandschutzeigenschaft: VW-1 (UL1581)
  • Meterware

3,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Geflechtschlauch orange 10 - 15 mm

  • Bündelbereich: 10 ... 15 mm
  • Material: PET
  • Aufweitrate: 1:2
  • Temperaturbereich: -40 ... +150 °C
  • hohe Flexibilität und ausgezeichneter Abriebschutz
  • Brandschutzeigenschaft: VW-1 (UL1581)
  • Meterware

3,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Geflechtschlauch orange 15 - 27 mm

  • Bündelbereich: 15 ... 27 mm
  • Material: PET
  • Aufweitrate: 1:2
  • Temperaturbereich: -40 ... +150 °C
  • hohe Flexibilität und ausgezeichneter Abriebschutz
  • Brandschutzeigenschaft: VW-1 (UL1581)
  • Meterware

3,00 €

  • 0,1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Lapp Gummi-Leitung H07RN-F 3adrig

  • Leitungsaufbau: 3 x 2,5 mm²
  • als Ladekabel geeignet zum einphasigen Laden bis 16 A
  • Längen: 2m, 5m, 10m, 15m, 20m

4,00 €

  • 1 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit

Lapp Gummi-Leitung H07RN-F 5adrig

  • Leitungsaufbau: 5 x 2,5 mm²
  • als Ladekabel geeignet zum dreiphasigen Laden bis 16 A
  • Längen: 2m, 5m, 10m, 15m, 20m

8,00 €

  • 1 kg
  • verfügbar
  • 5 - 10 Tage Lieferzeit
Download
Lapp Datenblatt
LAPP_PRO52DE.pdf
Adobe Acrobat Dokument 257.2 KB

KONTAKT:

Dipl.-Ing. (FH) Tim Riester

Sonnenau 5

56348 Dahlheim

Deutschland



Telefon: 06771-9591028

Fax: 06771-9591029

E-Mail: tim.riester@elektromobilitaet-riester.de
